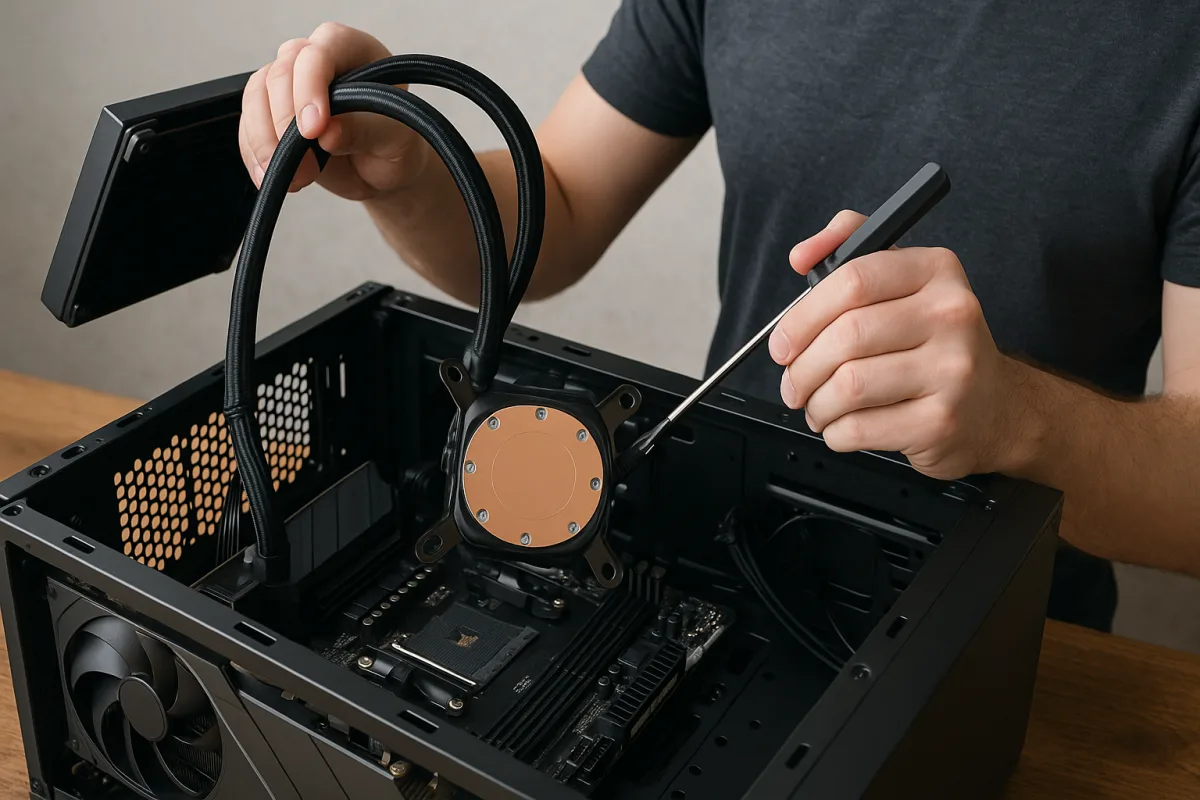

Come montare un dissipatore a liquido: passaggi chiave per evitare perdite fatali

Montare un dissipatore a liquido AIO su un PC desktop non è difficile, ma richiede metodo, attenzione ai dettagli e alcune scelte tecniche che fanno la differenza tra un sistema silenzioso e sicuro e un incubo di rumorini, temperature alte e, nel peggiore dei casi, perdite. In questa guida raccolgo l’esperienza sul campo e le buone pratiche diffuse dai produttori e dai laboratori indipendenti, con un focus pratico per chi allestisce il primo impianto o sostituisce un dissipatore ad aria in un case compatto.

Controlli preliminari: compatibilità, strumenti e sicurezza

Prima di iniziare, verifica che il case supporti il formato del radiatore: 120, 240, 280 o 360 mm, con lo spazio necessario per spessore e ventole. Controlla anche l’altezza disponibile in cima al case o davanti, soprattutto con RAM a profilo alto e connettori della scheda madre nella parte superiore.

La scheda madre deve offrire i fori di montaggio per il socket della CPU e almeno un connettore dedicato alla pompa (AIO_PUMP o PUMP) e uno per le ventole (CPU_FAN o SYS_FAN). La disposizione dei cavi nel case e l’alimentatore con sufficienti connettori SATA/Molex per eventuali hub sono dettagli che conviene fissare prima di smontare nulla.

Strumenti utili: cacciavite a croce magnetico di buona qualità, alcool isopropilico e panni in microfibra per la pulizia, fascette o velcro per il cable management, eventuali rondelle in nylon (incluse da alcuni brand) per proteggere la vernice del radiatore.

Capitolo sicurezza: spegni e scollega il PC dalla rete, scarica l’elettricità statica toccando una superficie metallica collegata a terra. I dissipatori AIO venduti in Europa rispettano la conformità alla Direttiva bassa tensione, ma resta tua responsabilità evitare corti e schiacciamenti dei cavi nella fase di montaggio.

Scelta e orientamento del radiatore: dove vanno aria e pompe

Le perdite sono rare ma l’aria intrappolata nel circuito è quasi sempre la causa dei gorgoglii e, a lungo andare, di usura anomala della pompa. Regola d’oro: non fare mai della pompa (il blocco sulla CPU) il punto più alto del loop, perché l’aria tende a risalire e può fermarsi proprio lì.

• Top mount (sul tetto del case): è spesso la soluzione migliore. Tubi rivolti verso il basso, così l’aria resta nel radiatore. Verifica che la scheda madre non interferisca con le ventole.
• Front mount (sul frontale): funziona bene se i tubi sono verso il basso. Evita i tubi in alto, perché l’aria potrebbe stazionare nella pompa.
• Push o pull? In genere push (ventole che spingono l’aria attraverso il radiatore) è più efficiente. In case stretti un pull semplifica la manutenzione. Push-pull aggiunge prestazioni ma anche rumore e ingombro.

Ricorda le frecce di flusso sulle cornici delle ventole: indicano direzione dell’aria e verso di rotazione. L’aria dovrebbe entrare da frontale e basso, ed essere espulsa da top e retro per un flusso coerente. Nei case moderni mid-tower ATX è un’impostazione classica che garantisce pressione leggermente positiva e meno polvere.

Pasta termica: quantità, metodo e contatto

Se l’AIO ha la pasta pre-applicata, di solito è sufficiente. In caso contrario, pulisci accuratamente la superficie della CPU e la piastra fredda con alcool isopropilico. Applica una quantità pari a un chicco di pisello al centro per CPU mainstream; per chip allungati (es. LGA1700) puoi preferire una sottile linea verticale. Evita lo “spatolamento” aggressivo: il contatto e la pressione del blocco faranno il resto.

Non serve esagerare: troppa pasta peggiora le temperature e può sbordare sui bordi del heatspreader. Un assestamento iniziale di 24-48 ore porterà spesso a un paio di gradi in meno, normale per la microdistribuzione tra piastra e IHS.

Montaggio meccanico: backplate, distanziali, blocco

Ogni AIO fornisce kit diversi per socket AMD e Intel. Leggi la tabella del produttore e separa subito viti, staffe e distanziali corretti.

• Backplate: nei socket Intel è quasi sempre necessario; negli AMD AM4/AM5 si riutilizzano spesso staffe e backplate stock. Fissa i distanziali a mano: avvitare forte non serve e può danneggiare le filettature.
• Radiatore: posizionalo dove hai deciso, usando le viti lunghe fornite. Procedi incrociando le viti (a X) e senza forzare: il filetto del radiatore è delicato. Inserisci le ventole dalla parte corretta rispetto al flusso d’aria pianificato.
• Blocco pompa: appoggialo dritto sulla CPU, senza trascinamenti. Avvita a croce, mezzo giro alla volta per lato, finché non senti resistenza netta. Fermati prima di “strizzare”: una pressione eccessiva non migliora le prestazioni e può piegare la scheda madre.

Attenzione ai cavi che escono dalla pompa e dalle ventole: devono seguire un percorso naturale, senza pieghe a 90° immediatamente in uscita, che a lungo andare potrebbero snervare i conduttori o sollecitare i raccordi.

Collegamenti elettrici: pompa, ventole e illuminazione

La pompa va connessa al connettore AIO_PUMP o PUMP della scheda madre. Se non presente, usa CPU_FAN e imposta nel BIOS/UEFI il profilo “Full Speed” o una curva fissa al 100% per la pompa. Molti produttori raccomandano velocità costante per evitare cavitazioni e rumorini a bassi giri.

Le ventole del radiatore si collegano a CPU_FAN tramite sdoppiatore, o a un header SYS_FAN con hub PWM. Imposta curve termiche basate sulla temperatura del liquido se il tuo AIO fornisce il sensore, altrimenti sulla temperatura CPU. Curve morbide riducono i su e giù fastidiosi sotto carichi variabili.

Illuminazione: ARGB 5V a 3 pin non va mai collegato a header RGB 12V a 4 pin. Controlla la serigrafia sulla scheda madre e, in dubbio, usa l’hub o il controller incluso. Un errore qui significa LED bruciati in pochi secondi.

Nel BIOS/UEFI, disattiva funzioni “fan stop” sulla pompa e verifica che i connettori rilevino correttamente gli RPM. In Windows, software del produttore o utility di terze parti permettono di rifinire le curve e sincronizzare le ventole del case.

Test di tenuta: la prova che ti evita guai

Prima di chiudere il case, fai un test di tenuta di 20-30 minuti. Un trucco utile è il “paper towel method”: posiziona strisce di carta assorbente sotto i raccordi del radiatore, sui tubi in prossimità della pompa e alla base del blocco. La carta rende immediata l’individuazione di microgocce.

Se puoi, alimenta solo la pompa e le ventole usando un jumper sull’alimentatore (l’adattatore verde-nero del 24 pin); in alternativa, avvia il PC entrando subito nel BIOS per evitare carichi sulla CPU. Inclina delicatamente il case in avanti e indietro per aiutare le bolle a raggiungere il radiatore.

Nessun segno di umidità? Ottimo. Asciuga eventuale condensa o polvere sollevata e passa alla chiusura dei pannelli, curando il cable management per mantenere libera la zona intorno ai tubi.

Verifica termica e ottimizzazione: quando le temperature parlano

Al primo avvio in sistema operativo, monitora temperature e rumorosità con utility affidabili (HWiNFO, HWMonitor). In idle dovresti vedere valori poco sopra la temperatura ambiente; sotto carico con Cinebench, AIDA64 o giochi pesanti, le temperature dipendono dal TDP della CPU e dal tuo profilo ventole.

I dati del settore indicano che, rispetto a dissipatori ad aria mid-range, un AIO da 240 mm ben montato può ridurre le temperature di 4-8 °C sotto carico sostenuto, a parità di rumorosità. Se non noti miglioramenti, ricontrolla pressione del blocco, pasta termica e curva ventole.

Rumori anomali come gorgoglii occasionali sono normali nei primi minuti. Se persistono a regime, verifica l’orientamento: spesso significa aria vicino alla pompa. Piccoli aggiustamenti di inclinazione del case possono risolvere.

Manutenzione, durata e garanzia

Gli AIO sono sigillati e non richiedono rabbocchi. La manutenzione ordinaria è esterna: pulizia filtri e radiatore con aria compressa a distanza, una volta al mese in ambienti polverosi. Fai ruotare le ventole con un dito prima di soffiare per evitare back-EMF aggressivi sui cuscinetti.

La vita utile tipica è 3-6 anni, dipende dalla qualità dei tubi, dalla permeazione del liquido e dalle ore di funzionamento. Se compaiono perdite, contatta subito il supporto: molti brand coprono danni ai componenti secondo policy specifiche, ma richiedono foto, ricevute e numero di serie. Conserva scatola e manuale.

Segnali d’allarme: aumento lento e costante delle temperature a parità di carico, rumori di cavitazione che peggiorano, ventole sempre al massimo. Se il tuo case lo consente, prova a riposizionare il radiatore per portare l’aria nella zona più alta del rad e lontana dalla pompa.

Errori comuni da evitare

• Montare il radiatore in alto con tubi rivolti verso l’alto: la pompa rischia di diventare il punto più alto e di pescare aria.
• Stringere troppo le viti del blocco o del radiatore: si possono spanare filetti e piegare la motherboard.
• Miscelare connettori ARGB 5V e RGB 12V: è un danno quasi certo.
• Usare profili “fan stop” per la pompa: la pompa deve girare sempre.
• Dimenticare la direzione delle ventole: pressioni incoerenti peggiorano prestazioni e rumorosità.

Casi particolari: spazi piccoli, CPU calde, budget stretti

Nei case ITX compatti, un AIO da 120/240 mm frontale può essere l’unica via per tenere a bada CPU ad alto TDP. Pianifica in anticipo la posizione della GPU: il ricircolo d’aria tra radiatore e scheda video può far salire le temperature interne. Piccoli baffle o una leggera pressione positiva aiutano.

Per CPU mainstream con limiti energetici moderati, un buon dissipatore ad aria di fascia media resta competitivo per costo e manutenzione zero. L’AIO ha senso se cerchi un margine extra sotto stress continuo, ti serve spazio attorno agli slot RAM o vuoi abbassare i picchi di rumorosità con ventole più grandi sul radiatore.

Se arrivi da esperienze “smart” con telefoni economici, la logica è simile: investire bene dove serve. Un AIO da 240 mm affidabile, con tubo di buona qualità e ventole PWM silenziose, batte un 360 mm economico con ventole scadenti e controllo termico approssimativo.

Checklist finale prima di chiudere il case

• Radiatore fissato a croce, senza giochi; ventole orientate correttamente.
• Tubi non in trazione; nessuna curva stretta vicino alla pompa.
• Pasta termica applicata nel giusto quantitativo; blocco serrato uniformemente.
• Pompa a piena velocità; ventole con curva coerente e silenziosa.
• Test di tenuta superato; nessuna traccia di umidità o odori anomali.

Secondo le linee guida europee per la sicurezza dei prodotti e le raccomandazioni dei principali produttori, un montaggio accurato e un minimo di manutenzione periodica sono sufficienti per godersi anni di raffreddamento stabile. Con qualche accortezza in più su orientamento e cablaggi, il rischio di perdite si riduce a una statistica trascurabile, mentre silenzio e prestazioni diventano la nuova normalità del tuo PC.
